低飽和壓降晶體管—提升低壓系統效率的成熟之選
在許多低電壓（如5V、12V、24V）的功率開關與線性調節電路中，系統的整體效率與發熱量，很大程度上取決于一個關鍵器件參數——雙極型晶體管的飽和壓降。
?
技術優勢：為何選擇低飽和壓降設計？
?
傳統的雙極型晶體管在深度飽和時，其集電極與發射極之間的電壓降相對較高，通常在0.5V以上。這看似微小的壓差，在低壓大電流應用中會導致可觀的功率損耗，這些損耗直接轉化為熱量，限制系統效率。
?
而低飽和壓降晶體管通過優化集電區結構、摻雜工藝及金屬接觸，能將此壓降顯著降低至0.1V-0.3V的典型范圍。
?
這一改進帶來三大直接效益：
?
1、顯著降低導通損耗：提升系統整體能效，有利于延長電池供電設備續航時間。
?
2、大幅減少發熱：降低溫升，有助于提高系統長期可靠性，并可簡化散熱設計，使設備輕便化。
?
3、保持BJT固有優點：驅動電路簡單（可直接由MCU GPIO控制），且沒有MOSFET體二極管的反向恢復問題，工作狀態更穩定。

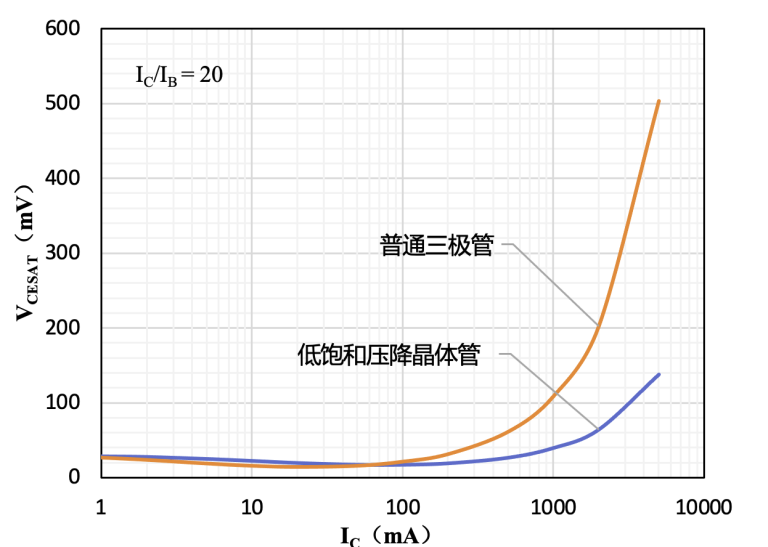

傳統雙極型晶體管與低飽和壓降晶體管Vce(sat)對比
銀河微電解決方案：可靠工藝下的性能優化
基于對上述市場需求的深刻理解，銀河微電在成熟的雙極型晶體管技術平臺上進行了一系列針對性工藝與設計優化，推出了通過車規級可靠性認證（AEC-Q101）的低飽和壓降晶體管系列，旨在為客戶提供高可靠性、高性價比的解決方案。
我們的產品當前主要覆蓋6A、100V以內的電流、電壓范圍，并正穩步向更高規格拓展。
?
為方便您快速查找，以下是我們產品命名規則與典型型號推薦清單。
?
我們的產品型號遵循以下規則：
低飽和壓降晶體管參數表
| Part Number | VCBO (V) | IC (A) | Package | Outline Drawing |
|---|---|---|---|---|
| GT4240 | 40 | 2 | SOT-23 |  |
| GT5240 | -40 | -2 | ||
| GT43100 | 100 | 3 | ||
| (T)GT5350 | -50 | -2 | ||
| (T)GT4350 | 50 | 2 | ||

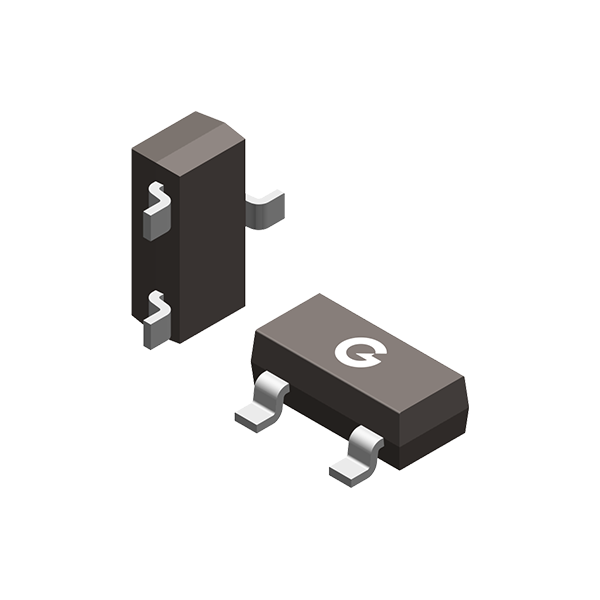

| GT43100-3L | 100 | 3 | SOT-23-3L |  |
| (T)GT4350-3L | 50 | 2 | ||
| (T)GT5350-3L | -50 | -2 | ||
| (T)GT5360-3L | -60 | -2 | ||
| GT43100E | 100 | 3 | SOT-89 |  |
| (T)GT4350E | 50 | 3 | ||
| (T)GT5350E | -50 | -3 | ||
| GT4560E | 60 | 5 | ||
| GT5560E | -60 | -5 | ||
| (T)GT4350R | 50 | 3 | SOT-223 |  |
| (T)GT5350R | -50 | -3 | ||
| GT45100R | 100 | 5 | ||
| (T)GT5350D | -50 | -3 | TO-252 |  |

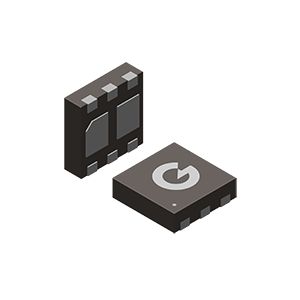

| (T)GT4360DF2 | 60 | 1 | DFN2020-6LC |  |

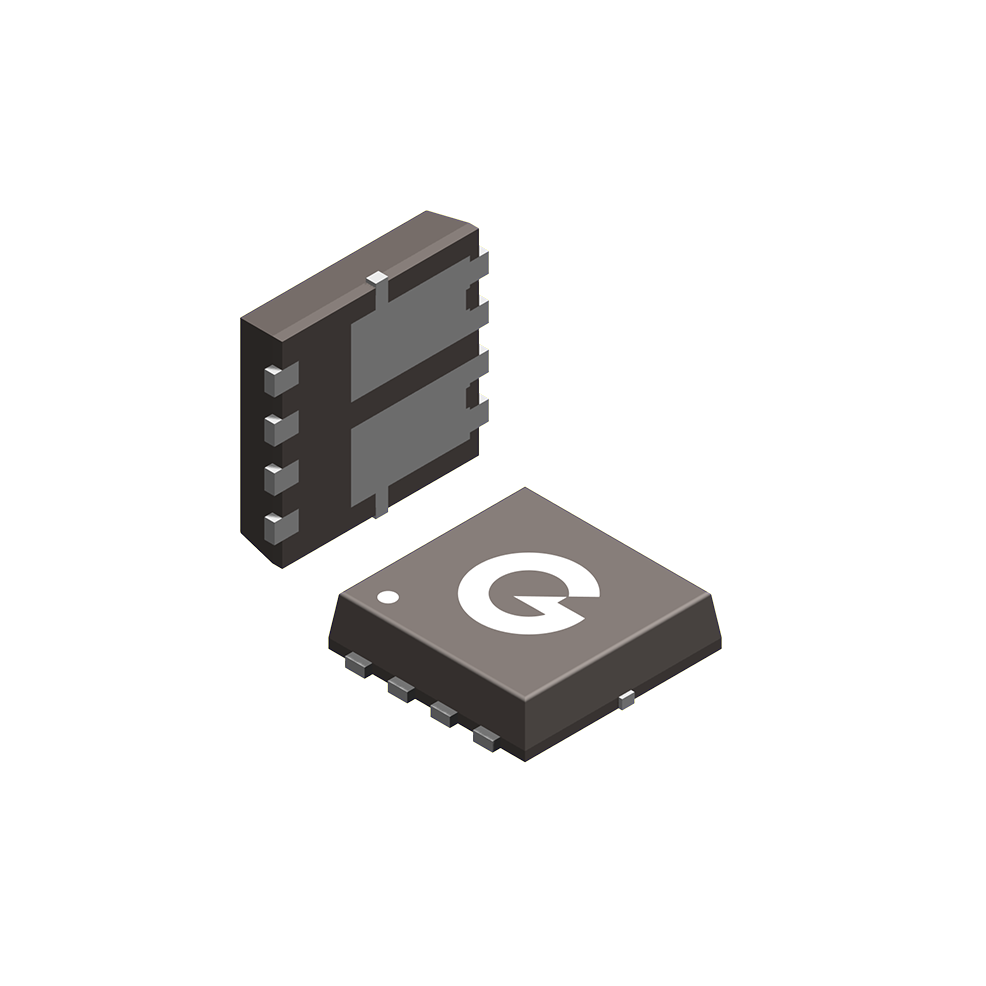

| (T)GT5360C-3DL8 | -60 | -1 | PDFN3*3-8LC |  |
| (T)GT5360-5DL8 | -60 | -3 | PDFN5*6-8L |  |
主推封裝與應用建議
我們提供從傳統通用封裝到先進高性能封裝的全系列選擇，以滿足不同設計需求。
緊湊型貼片封裝
DFN2020 (2.0×2.0mm)：超小型，適用于可穿戴設備、高端便攜產品。
PDFN3x3 (3.0×3.0mm)：小型化與散熱兼顧，正逐步成為高密度DC-DC模塊、快充電路等領域替代傳統SOT封裝的主流選擇。
中型功率貼片封裝
PDFN5x6-8L (4.9×5.75mm, 8引腳)：該封裝采用先進的底部散熱設計，提供比傳統封裝更低的熱阻和更大的散熱焊盤。非常適合需要處理3A-6A電流、且對PCB空間和溫升有較高要求的應用，如緊湊型電機驅動器、高功率密度電源模塊。
通用功率貼片封裝
SOT-23/SOT-89 / SOT-223：通用性強，性價比高，供應鏈成熟，適用于多數對成本敏感的消費類及通用工業應用，并易于焊接與維修。
中高功率封裝
TO-252 (DPAK) ：貼片式，散熱好，廣泛用于電源、電機驅動。
TO-220AB：插件式，便于加裝散熱器，用于功率要求更高的場合。
典型應用示例
1. 圖騰柱驅動：降低驅動級損耗
在驅動功率MOSFET/IGBT的圖騰柱電路中，低飽和壓降晶體管能減少驅動路徑的電壓損失。這有助于為后級提供更充分的柵極驅動電壓，并降低驅動管自身的發熱，提升電路可靠性。
選型參考：GT4350R、GT5350R等。
圖騰柱驅動電路
2. 電機/繼電器驅動：適應電壓波動
?
? ? ?在電池供電等電壓波動的系統中，低飽和壓降確保在輸入電壓偏低時，仍能為功率管提供足夠的驅動電壓，避免其因驅動不足而發熱，同時簡化局部散熱設計。
? ? ?選型參考：GT4360-5DL8、GT5360-5DL8等。
電機驅動電路
3. 矩陣大燈調光：確保亮度一致
?
? ? ?在多通道LED獨立調光應用中，晶體管一致的極低壓降，能有效減少各驅動通道間的差異，保障亮度均勻性與調光精度，并緩解高密度布局下的散熱壓力。
? ? ?選型參考：TGT5360系列產品。
?
矩陣大燈內的調光晶體管
? ? ?銀河微電的低飽和壓降晶體管基于成熟雙極工藝優化，顯著降低飽和壓降，有效減少低壓大電流應用中的功率損耗與溫升，提升系統效率與可靠性。該系列通過車規級認證，可滿足工業控制、汽車電子及消費類電源等領域的嚴苛需求。我們以可靠的產品性能與專業技術支持，助力客戶應對設計挑戰，優化電路表現。
?
